非晶纳米晶系列

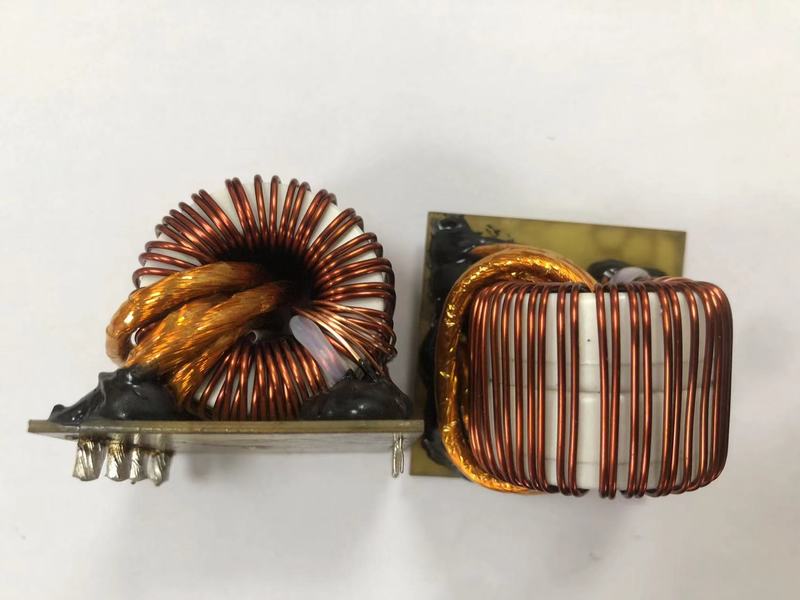

功率变压器用纳米晶磁芯具有高导磁率，低矫顽力，低铁损，适用于高频逆变电源，逆变焊机，电镀电源，光伏逆变器，激光电源，X光电源，医疗电源，大功率高压除尘电源等场合。

性能特点

磁芯材质：铁基纳米晶磁芯

饱和磁感应强度: 1.25T

导磁率 @ 10KHz: > 20000

居里温度(℃): 560

叠片系数: 0.78

饱和磁致伸缩系数(*10^-6): <2

电阻率 (μΩ.cm): 90

带材厚度: 25μm

磁芯形状：环型，矩形，C型

高饱和磁感应强度 – 相对传统铁氧体磁芯，可以减少变压器体积

高导磁率 – 提升效率，低激磁功率，减少铜损

低矫顽力和低铁损 – 变压器低温升，节能低碳环保

高居里温度 – 温度特性好，工作温度 -40 – 130℃

应用领域

>> 逆变焊机

>> 电镀电源

>> 功率放大器

>> 大功率激光电源

>> 通信电源，铁路、高铁电源

>> 高频感应加热电源

>> 高频高压除尘电源

>> 大功率高频开关电源

纳米晶磁芯与传统铁氧体磁芯的对比

性能纳米晶磁芯铁氧体磁芯

饱和磁感应强度(T)1.250.5

剩磁 (T) (20KHz)<0.30.2

铁损 (20KHz/0.2T) (W/Kg)<3.47.5

铁损 (20KHz/0.5T) (W/Kg)<30不能使用

铁损 (50KHz/0.3T) (W/Kg)<40不能使用

导磁率 (20KHz)>20,0002000

矫顽力 (A/m)<2.06

饱和磁致伸缩系数(*10^-6)<24

电阻率 (μΩ.cm)9010^6

居里温度(℃)560<200

叠片系数>0.75n/a

变压器用纳米晶磁芯尺寸和参考功率

Part No.Core dimensionsCase dimensionsEffictive

cross

sectionMean

path

lengthWeightPower

@

20KHz外壳*

odidhODIDHAFelFemFeP

mmmmmmmmmmmmcm2cmgKW

KMN503220T50322053.828.5241.4012.91310.5-1O

KMN644020T64402068.23723.51.8716.32221-3O

KMN805025T80502583.547.228.82.9320.44333-5O

KMN805025T-280502583.547.228.82.9320.44333-5Ω

KMN1006020T100602010655253.1225.15685-7O

KMN1006020T-2100602010655253.1225.15685-7Ω

KMN1207020T120702012565253.9029.88437-10O

KMN1207020T-2120702012565253.9029.88437-10Π

KMN1207030T120703012565365.852.98126510-15O

KMN1207030T-2120703012565365.852.98126510-15Π

KMN1308040T130804013675467.8033.0186415-20O

KMN1308040T-4130804013675467.8033.0186415-20H

KMN1308050T130805013675569.7533.0233120-25O

KMN1308050T-4130805013675569.7533.0233120-25H

20KHz功率仅供参考，实际变压器输出功率以实际设计设计为准.

其它规格型号可以定制.
